抗風金屬屋面系統案例：毛里求斯圣皮埃爾科特多沃綜合體育館
360度無限制熱膨脹雙立邊咬合金屬屋面系統
鑫明光主推專利系統，采用立邊雙咬合屋面系統咬合方式和固定方式做高肋金屬屋面。抗風等級高達11.9Kpa。
該金屬屋面系統如何做到高強抗風揭高防水：

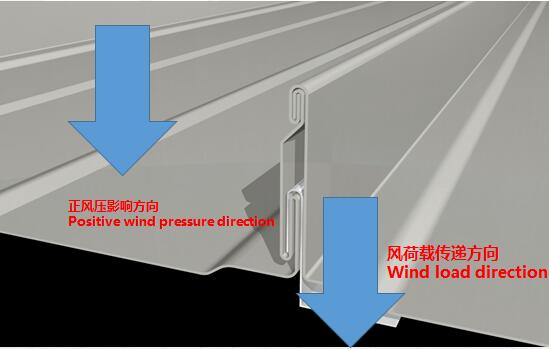

建筑物的風荷載是指空氣流動形成的風遇到建筑物時，在建筑物表面產生壓力或吸力。風荷載的大小主要與近地風的性質、風速、風向有關，與建筑物所在地的地貌及周圍環境有關，同時也與建筑物本身的高度、形狀有關。風荷載作用于建筑物的壓力分布是不均勻的，迎風面所受的為推力，為正風壓；側風面和背風面所受為吸力，為負風壓。一般地說，風荷載作用隨著建筑物的高度增加而增加，所以在高層建筑結構中，要特別重視風荷載對建筑物的影響。 正風壓作用于建筑屋面系統時，屋面板為受壓區，風荷載沿屋面板傳遞給屋面系統的支撐體， （襯檁條 → 次檁條 → 主檁條 → 鋼結構 → 建筑基礎 ），結構安全
負風壓作用于建筑屋面系統時，屋面板變?yōu)槭芾瓍^(qū)，風荷載沿屋面板側風面和背風面所受為吸力，吸力方向是向上影響，不銹鋼扣件向下拉住，反向作用于吸力方向，當不銹鋼扣件向下的作用力大于負風壓向上的吸力力量時，結構安全.

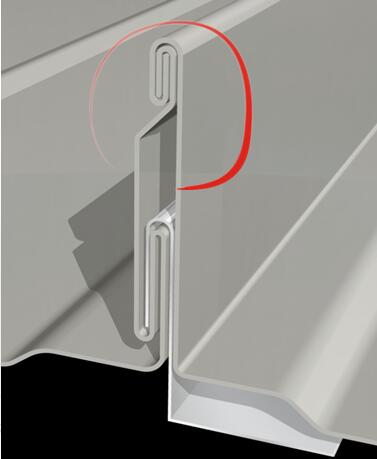

該金屬屋面系統的水密性： 區別于傳統直立鎖邊屋面系統的開放式的半咬合形式，采用了360°的單向雙咬合形式，保證屋面在高氣壓下的較高水密性。即使在暴雨期雨水漫過板肋立邊也能保證屋面板的防水性能。
超長屋面板塊漲縮：
高跨度屋面系統，板塊長度較大，屋面板受溫度影響變形較大，必須要保證屋面板在溫度應力的情況下能夠自由伸縮將內應力釋放，避免內力在屋面板的薄弱處集中釋放而導致板塊損壞。
犀牛金屬屋面系統采用的板型具有通長滑動槽，不銹鋼扣件可以沿著滑動槽自由滑動，相互之間摩擦力極小，保證屋面板在長期熱脹冷縮反復與扣件摩擦導致?lián)p毀 。

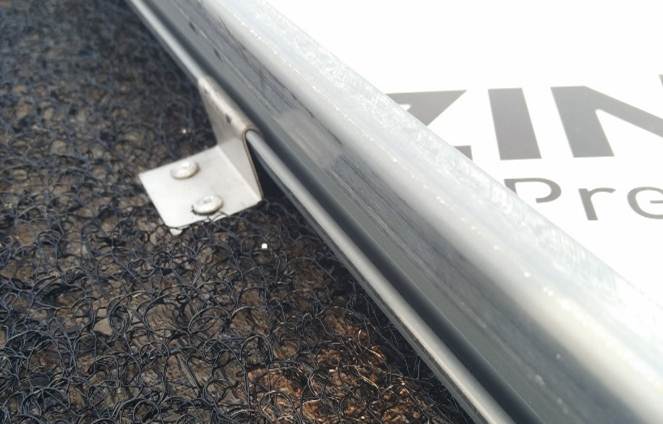

金屬屋面板固定點采用固定扣件，不銹鋼扣件上部與屋面板進行壓合連接，下部與檁條通過自攻釘連接，通過固定扣件可以約束屋面板的滑動。
固定扣與滑動扣結合，保證屋面板在動態自由漲縮的同時又兼有靜態的穩固性
系統檢測及實例證明：

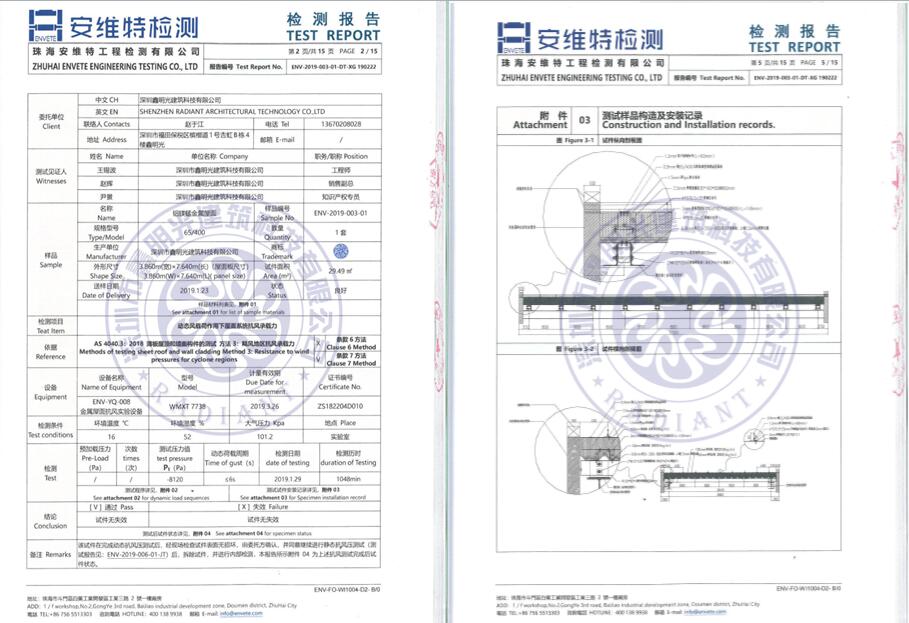

犀牛金屬屋面系統檢測采用RF-11系統板型，0.9mm鋁鎂錳合金材料，40*1.2m不銹鋼扣件通過CNAS L9305檢測認證 AS 4040.3-2018測試程序。 在完成耗時1048分鐘 共計10361次 峰值-8120Pt
颶風地區抗風承載力動態風荷載之后繼續進行靜態抗風壓 測試，壓力值達到-11972Pa
該系統配套的夾具通過側滑和拉拔檢測，充分滿足組合屋面安裝裝飾層、光伏組件等設計要求。
動態抗風性能方面，在按照800mm檁條密度的狀態下，動態抗風能力8.12KPa風壓設計值，400板寬1.0鋁板10000次的最高級別動態疲勞測試后，屋面系統毫無破損，及明顯變形，說明金屬屋面系統在使用中的狀態穩定性較好。
靜態抗風性能方面，在經過苛刻的10000次動態疲勞測試后，本系統的靜態抗風能力測試能達到11.9KPa。

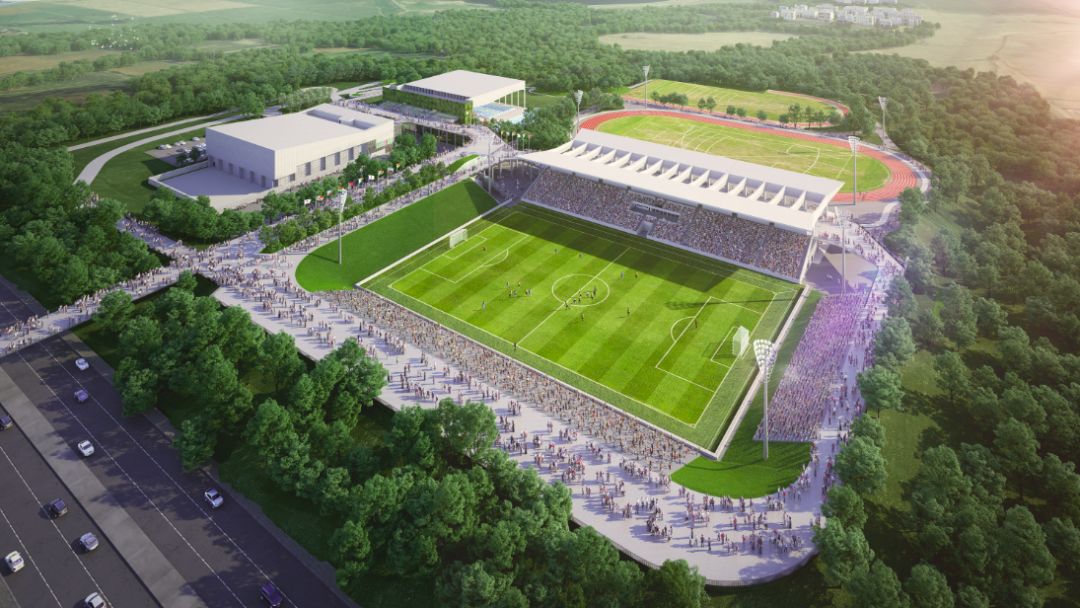

犀牛系統案例：毛里求斯圣皮埃爾科特多沃綜合體育館
犀牛?超強抗風金屬屋面系統
鑫明光主推金屬屋面系統，采用立邊雙咬合屋面系統咬合方式和固定方式做高肋金屬屋面。抗風等級高達11.9Kpa！！
犀牛金屬屋面系統如何做到抗風防水：
建筑物的風荷載是指空氣流動形成的風遇到建筑物時，在建筑物表面產生壓力或吸力。風荷載的大小主要與近地風的性質、風速、風向有關，與建筑物所在地的地貌及周圍環境有關，同時也與建筑物本身的高度、形狀有關。風荷載作用于建筑物的壓力分布是不均勻的，迎風面所受的為推力，為正風壓；側風面和背風面所受為吸力，為負風壓。一般地說，風荷載作用隨著建筑物的高度增加而增加，所以在高層建筑結構中，要特別重視風荷載對建筑物的影響。 正風壓作用于建筑屋面系統時，屋面板為受壓區，風荷載沿屋面板傳遞給屋面系統的支撐體， （襯檁條 → 次檁條 → 主檁條 → 鋼結構 → 建筑基礎 ），結構安全
負風壓作用于建筑屋面系統時，屋面板變?yōu)槭芾瓍^(qū)，風荷載沿屋面板側風面和背風面所受為吸力，吸力方向是向上影響，不銹鋼扣件向下拉住，反向作用于吸力方向，當不銹鋼扣件向下的作用力大于負風壓向上的吸力力量時，結構安全.
犀牛金屬屋面系統的水密性： 區別于傳統直立鎖邊系統的開放式的半咬合形式，采用了360°的單向雙咬合形式，保證屋面在高氣壓下的較高水密性。即使在暴雨期雨水漫過板肋立邊也能保證屋面板的防水性能。
超長屋面板塊漲縮： 高跨度屋面系統，板塊長度較大，屋面板受溫度影響變形較大，必須要保證屋面板在溫度應力的情況下能夠自由伸縮將內應力釋放，避免內力在屋面板的薄弱處集中釋放而導致板塊損壞。
犀牛系統采用的板型具有通長滑動槽，不銹鋼扣件可以沿著滑動槽自由滑動，相互之間摩擦力極小，保證屋面板在長期熱脹冷縮反復與扣件摩擦導致?lián)p毀 。
屋面板固定點采用固定扣件，不銹鋼扣件上部與屋面板進行壓合連接，下部與檁條通過自攻釘連接，通過固定扣件可以約束屋面板的滑動。
固定扣與滑動扣結合，保證屋面板在動態自由漲縮的同時又兼有靜態的穩固性
系統檢測及實例證明：
犀牛系統檢測采用RF-11系統板型，0.9mm鋁鎂錳合金材料，40*1.2m不銹鋼扣件通過CNAS L9305檢測認證 AS 4040.3-2018測試程序。 在完成耗時1048分鐘 共計10361次 峰值-8120Pt
颶風地區抗風承載力動態風荷載之后繼續進行靜態抗風壓 測試，壓力值達到-11972Pa
該系統配套的夾具通過側滑和拉拔檢測，充分滿足組合屋面安裝裝飾層、光伏組件等設計要求。
動態抗風性能方面，在按照800mm檁條密度的狀態下，動態抗風能力8.12KPa風壓設計值，400板寬1.0鋁板10000次的最高級別動態疲勞測試后，屋面系統毫無破損，及明顯變形，說明屋面系統在使用中的狀態穩定性較好。
靜態抗風性能方面，在經過苛刻的10000次動態疲勞測試后，本系統的靜態抗風能力測試能達到11.9KPa。
